Masa plianta din aliaj de aluminiu pentru exterior, masa de camping, masa de rulouri de oua

În mediile în aer liber, o masă pliabilă se confruntă cu mai mult decât greutatea statică de la vase de gătit și răcitoare. Rafalele de vânt – în special în locurile de campare expuse, plajele sau crestele munților – pot genera forțe laterale dinamice care fac ca masa să se balanseze, să se răsucească sau chiar să se prăbușească. Rezistența mesei la aceste forțe este guvernată de două proprietăți structurale critice: stabilitate laterală (rezistența la balansare laterală) și rigiditate la torsiune (rezistența la răsucire în jurul axei verticale). Ambele sunt influențate direct de geometria cadrului (unghiurile picioarelor, forma amprentei și raporturile înălțime-lățime) și modele încrucișate (contravântuire în X, contravântuire în H sau contravântuire perimetrală). La CragHaven Outdoor, o marcă de exterior și partener de producție transfrontalier cu sediul în Hangzhou, China, credem că produsele excelente pentru exterior nu sunt construite pe o mulțime de parametri, ci pe o înțelegere profundă a mediului, a modelelor de utilizare și a testului timpului. Acest articol prezintă o analiză de inginerie structurală a modului în care aceste variabile de proiectare afectează rezistența vântului, susținută de datele empirice din tunelul de vânt și testele pe teren din laboratorul nostru de cercetare și dezvoltare.

1. Fizica încărcării vântului pe mesele pliabile de exterior

Vântul le aplică pe ambele forțele de tracțiune (presiune orizontală împotriva mesei și cadrului) și forțe de ridicare (aspirare în sus, în special pe suprafețe mari plane). Pentru o masă pliabilă pătrată tipică de 70 × 70 cm, un vânt de 40 km/h (≈ 11 m/s) generează o presiune dinamică de aproximativ 75 Pa , traducându-se într-o forță laterală de 37 N (≈ 3,8 kg) numai pe blat. La 60 km/h (≈ 16,7 m/s), presiunea crește la 170 Pa , cu forțe laterale depășind 83 N (≈ 8,5 kg) — suficient pentru a înclina sau a răsuci o masă prost sprijinită.

• Moment de răsturnare – Forța vântului acționează la înălțimea mesei (de obicei 70–75 cm), creând un cuplu care încearcă să pivoteze masa în jurul amprentei sale exterioare ale picioarelor. Rezistența mesei depinde de ea unghiul de întindere a picioarelor şi lățimea amprentei .
• Moment de torsiune – Când vântul lovește un colț sau într-un unghi, creează o forță de răsucire. Mesele cu urme dreptunghiulare suferă sarcini de torsiune mai mari decât cele pătrate din cauza distanței diagonale mai mari de la centrul de presiune.
• Factor rafală – Vântul din lumea reală nu este constant; rafale pot fi de 1,5-2,5 ori viteza medie a vântului. Testele noastre CragHaven Outdoor folosesc a protocol de simulare a rafalei care aplică sarcini de vârf de 2,0 × presiunea la starea de echilibru pentru durate de 3 secunde.

2. Geometria cadrului: forma amprentei, unghiul picioarelor și raportul înălțime-lățime

Configurația geometrică a cadrului mesei determină stabilitatea bazei acesteia. Variabilele cheie sunt unghiul de deschidere a picioarelor (unghiul exterior al fiecărui picior față de verticală), raportul de aspect al amprentei (raportul lățime-adâncime) și înălțimea centrului de greutate .

• Unghiul de întindere a picioarelor (înclinare spre exterior) – Picioarele înclinate spre exterior măresc lățimea efectivă a amprentei la nivelul solului. O întindere a piciorului de 10° față de verticală mărește lățimea amprentei cu aproximativ 25% comparativ cu picioarele verticale, îmbunătățind stabilitatea laterală prin 40–50% la testele de vant. Stşiardul nostru CragHaven Outdoor este 8–12° , optimizat pentru a echilibra stabilitatea cu capacitatea de ambalare pliată. Mesele de pe piața de masă folosesc adesea întindere ≤ 5° , care economisește material, dar reduce semnificativ rezistența la vânt.
• Raportul de aspect al amprentei – Pentru o masă dreptunghiulară, the partea de vânt (partea orientată spre vânt) ar trebui să fie în mod ideal dimensiunea mai scurtă pentru a reduce suprafața. O masă cu dimensiuni 70 × 50 cm (raport de aspect 1,4:1) orientat cu partea de 50 cm în experiențele vântului cu 28% mai puțin forță laterală decât o masă pătrată de 70 × 70 cm. Cu toate acestea, rigiditatea la torsiune scade ușor deoarece dimensiunea mai lungă (70 cm) creează un braț de pârghie mai lung pentru momentele de răsucire.
• Raport înălțime-lățime – O masă inferioară (de exemplu, 50 cm înălțime) are un centru de greutate mai jos și un braț de pârghie mai scurt pentru răsturnarea vântului. În comparație cu o masă stşiard de 70 cm înălțime, se vede o masă de 50 cm Cu 35% mai puțină tendință de răsturnare sub aceeași sarcină de vânt. Cu toate acestea, confortul utilizatorului (mai ales pentru mese sau pregătirea alimentelor) favorizează înălțimea de 70 cm. Caracteristicile noastre CragHaven Outdoor mese picioare reglabile în două trepte (50 cm și 70 cm), astfel încât utilizatorii să poată coborî masa în condiții de vânt.

3. Modele Cross-Bracing: Eficiență structurală în rezistența la vânt

Încrucișarea este rețeaua de bare care leagă picioarele de cadru, împiedicând picioarele să se răsucească în exterior sau să se răsucească sub sarcină. Diferitele modele de bretele oferă compromisuri între rigiditate, greutate și volum pliat.

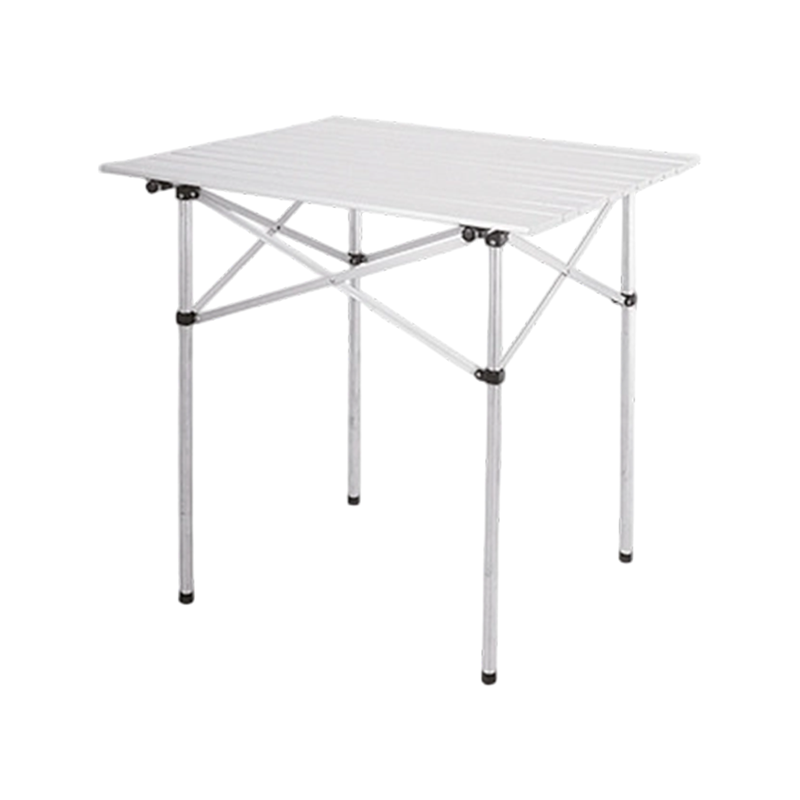

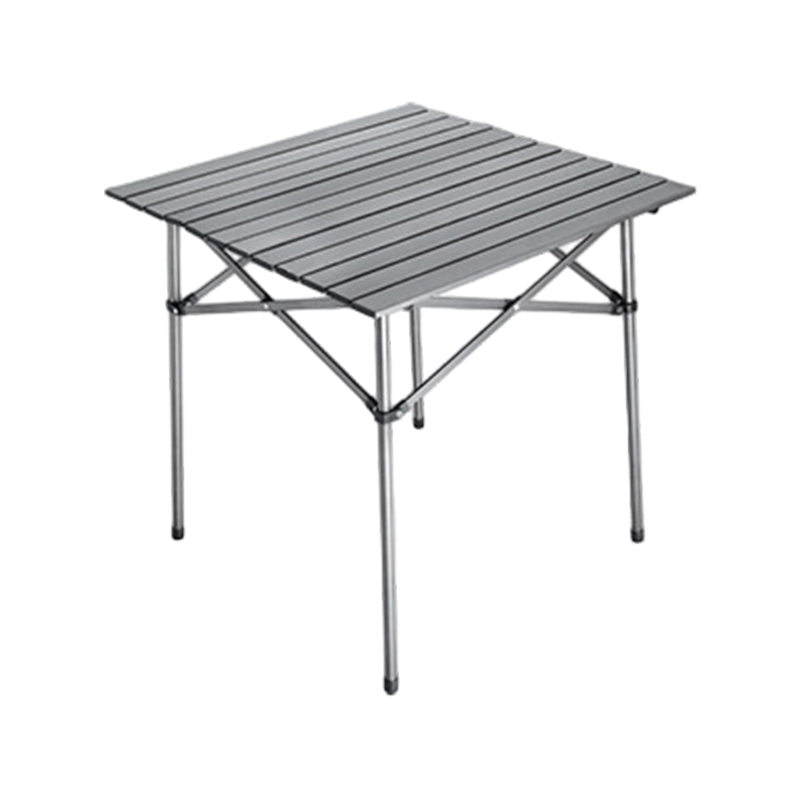

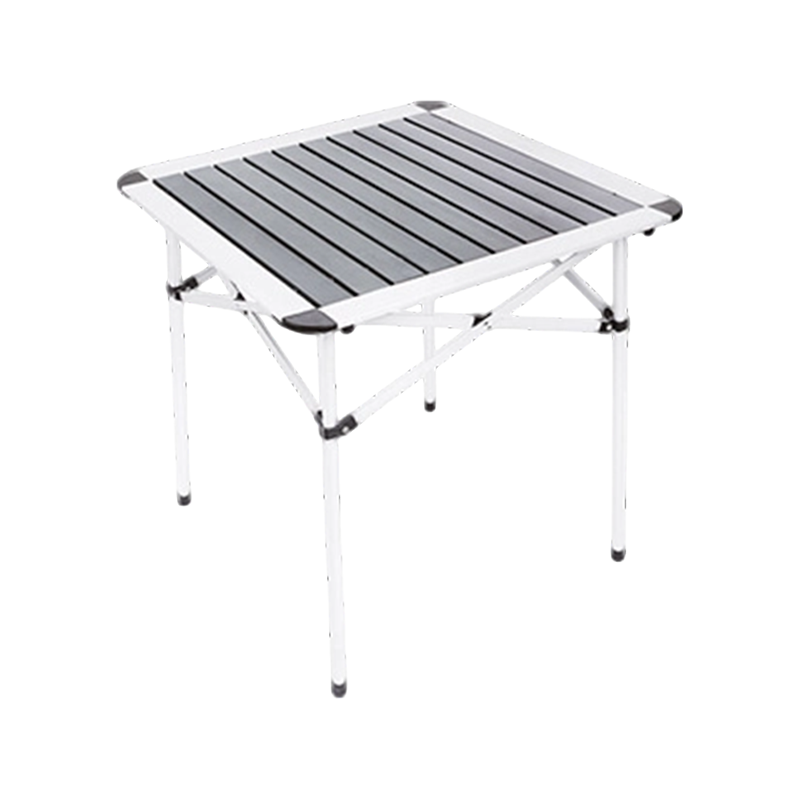

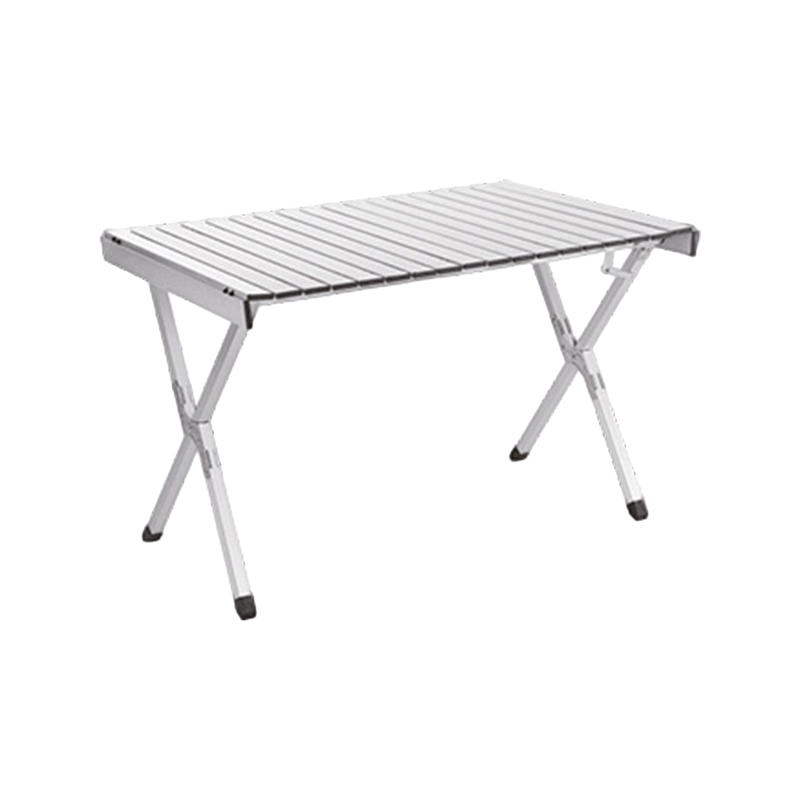

• contravântuire în X (cruce în diagonală) – Două bare diagonale se încrucișează între picioare opuse, creând a structură de ferme care este extrem de eficient în a rezista forțelor laterale. În testele noastre, au arătat tabele X-braced 65–75% mai puțină deformare laterală vânt sub 60 km/h comparativ cu mesele fără contravântuire. Cu toate acestea, bretele X cresc greutatea cu 15–20% şi can interfere with leg-folding mechanisms.
• H-contravant (perimetru orizontal) – O bretele orizontale leagă picioarele la mijlocul înălțimii (≈ 30–40 cm de sol), formând un dreptunghi rigid. Acest model oferă stabilitate laterală moderată (îmbunătățire de 30–40% față de nicio contravântuire) dar este mai puțin eficient împotriva sarcinilor de torsiune deoarece picioarele încă se pot răsuci în raport cu cadrul. H-bracing este mai ușor și mai simplu de pliat, făcându-l comun în modelele de pe piața de masă.
• Snur perimetral/Brele de sprijin – În loc de bretele metalice rigide, se folosesc câteva mese ușoare țesătură sau cordon tensionat în jurul perimetrului la mijlocul înălțimii piciorului. Acest lucru previne întinderea picioarelor, dar oferă aproape nicio rezistență la torsiune . În testele noastre de vânt, tabelele cu chingi au arătat numai 10-15% îmbunătățire în stabilitatea laterală şi 8–10° de răsucire vânt sub 60 km/h — un nivel de performanță pe care îl considerăm nesigur pentru locurile expuse.
• Contravântuire X H combinată (întreprindere completă) – Cadrul nostru CragHaven Outdoor premium „WindMaster” folosește atât contravântuiri în formă de X, cât și contravenții în H într-un configurație hibridă : bretele X în direcția longitudinală și o bretele în H în partea de sus a ansamblului piciorului. Acest lucru se realizează Reducere cu 82% a deformarii laterale şi limits torsional twist to < 2° vânt sub 70 km/h, în timp ce se adaugă numai 12% greutate comparativ cu un cadru de bază în formă de H.

4. Protocolul de testare dinamică a vântului și măsurarea parametrilor

Testarea noastră de vânt CragHaven în aer liber utilizează a instalație portabilă de tunel de vânt cu a Secțiune de testare de 2,0 m × 2,0 m și o serie de senzori de deplasare laser pentru a măsura deviația cadrului în timp real. Tabelele sunt testate la viteza vântului de la 20 km/h până la 80 km/h , atât cu condiții de echilibru cât și cu rafale. Parametrii cheie măsurați sunt:

• Deviație laterală (Δx) – Deplasare orizontală maximă în centrul mesei, măsurată în mm. Limita acceptabilă pentru mese/gătit în siguranță este < 15 mm .
• Unghiul de răsucire de torsiune (θ) – Rotirea unghiulară a blatului mesei în jurul axei verticale, măsurată în grade. Limita acceptabilă este < 3° .
• Deplasare verticală (Δy) – Ridicarea sau înclinarea blatului mesei din cauza forțelor de ridicare a vântului, măsurate în mm.
• Timp de recuperare – Timpul (în secunde) pentru ca masa să revină la < 5% din deviația maximă după ce o rafală se atenuează.

5. Tabel comparativ cu parametri: Geometria cadrului și performanța contravântuirii

Tabelul de mai jos rezumă rezultatele testelor noastre în cinci configurații de cadru. Toate valorile sunt pentru un tabel de 70 × 70 cm la 70 cm înălțime, testat la 60 km/h vânt constant cu rafale de 3 secunde la 80 km/h (2,0× factor de rafală). Datele provin de la laboratorul de structură intern al CragHaven Outdoor, verificate de consultanți de inginerie terți.

6. Designing for Wind: The CragHaven Outdoor Engineering Philosophy

La CragHaven Outdoor, de la conceptul inițial de proiectare până la eșantionarea și testarea repetată, pornim întotdeauna de la scenarii reale de utilizare – iar vântul este un scenariu care este adesea subestimat. Procesul nostru de proiectare include:

• Modelarea dinamicii fluidelor computaționale (CFD). – Simulăm fluxul vântului deasupra mesei și cadrului pentru a identifica zonele de înaltă presiune înainte de a construi prototipuri fizice. Acest lucru reduce numărul de iterații de testare cu 40–50% .
• Testare pe teren pe site-uri de coastă și de munte – Echipa noastră de testare implementează tabele prototip la locații pe malul mării (cu pulverizare de sare și vânturi constante de pe uscat) și crestele alpine (cu condiții turbulente, rafale), înregistrând date de deviere din lumea reală cu accelerometre triaxiale .
• Design de îmbinare întărită – Chiar și cea mai bună contravântuire eșuează dacă articulațiile sunt slabe. Noi folosim Capetele tubului presărate cu rolă dublă şi știfturi de pivot din oțel inoxidabil la toate intersecțiile cadrului, asigurându-se că sistemul de contravântuire transmite sarcinile la sol fără pierderi de energie din jocul articulat. Toleranța noastră la articulația articulară este menținută ± 0,15 mm , comparativ cu media industriei de ± 0,5 mm.

Ne bazăm pe sistemul de producție matur și eficient al Chinei pentru a transforma aceste intenții de proiectare în produse stabile, replicabile și scalabile, asigurându-ne că fiecare masă care părăsește unitatea noastră din Hangzhou funcționează constant în condiții de vânt, indiferent dacă este într-un loc de campare avântat pe malul mării sau într-o tabără montană cu rafale.

Întrebări frecvente – Întrebări frecvente

Î1: Este stabilitatea laterală mai importantă decât rigiditatea la torsiune pentru rezistența la vânt sau sunt la fel de critice?

Ambele sunt importante, dar protejează împotriva diferitelor moduri de defecțiune. Stabilitate laterală previne alunecarea laterală a mesei sau răsturnarea completă - acesta este modul principal de defecțiune în vânt direct. Rigiditate la torsiune previne răsucirea blatului mesei în raport cu picioarele, ceea ce poate cauza alunecarea vaselor de gătit sau ca masa să dezvolte o clătinare care se agravează odată cu rafale de vânt ulterioare. În testele noastre CragHaven în aer liber, am observat că o masă cu stabilitate laterală ridicată, dar rigiditate la torsiune scăzută (de exemplu, înclinată în H cu splay larg) poate încă eșua prin răsucire progresivă — fiecare rafală adaugă o ușoară răsucire, iar în timp, blatul mesei devine nealiniat, creând instabilitate. Prin urmare, recomandăm prioritizarea ambele alegând o masă cu contravântuire diagonală în X sau un sistem hibrid precum WindMaster, care oferă performanțe echilibrate. Puteți explora gama noastră completă de mese testate la vânt la pagina noastră de produse pentru masă pliabilă .

Î2: Pot îmbunătăți rezistența la vânt a mesei mele pliabile existente modificând-o sau trebuie să cumpăr o masă nouă concepută pentru vânt?

Unele modificări simple vă pot ajuta. Coborârea înălțimii mesei (dacă masa dvs. are picioare reglabile) este cea mai eficientă actualizare - o reducere de 20 cm a înălțimii reduce momentul răsturnării vântului cu aproximativ 30% . De asemenea, puteți adăugați greutate picioarelor prin agățarea rucsacului sau pietrelor de o curea centrală, ceea ce mărește momentul stabilizator. Cu toate acestea, acestea sunt soluții de band-aid. Geometria cadrului și contravântuirea unei mese sunt parte integrantă a structurii sale; nu puteți monta contravântuirile X pe o masă proiectată cu curele perimetrale. La CragHaven Outdoor, ne proiectăm mesele de la zero, având ca o cerință de bază rezistența la vânt. Mesele noastre WindMaster includ puncte de ancorare pre-forate pentru ţăruşi de pământ (pentru suprafeţe moi) şi bucle de saci de nisip pentru utilizare pe plajă, oferindu-vă opțiuni suplimentare pentru condiții extreme.

Î3: Ce evaluare a vitezei vântului ar trebui să caut într-o masă pliabilă de exterior și cum definește CragHaven Outdoor „rezistent la vânt”?

Vă recomandăm ca orice masă serioasă de exterior să fie întreținută deformare laterală < 15 mm and răsucire de torsiune < 3° at 60 km/h (cu rafale). Aceasta corespunde unui Beaufort Force 7 stare (aproape de furtună) – o adiere foarte puternică care ar afecta majoritatea activităților din camping. Mesele noastre de exterior CragHaven sunt testate Supraviețuire la rafale de 80 km/h fără deformare permanentă, deși nu recomandăm să le folosiți pentru gătit peste 70 km/h. Publicăm un eticheta de performanta a vantului pe fiecare masă, arătând limitele nominale de stare staționară și de rafală. Aceasta face parte din angajamentul nostru față de transparență: credem că produsele excelente pentru exterior nu sunt construite pe o grămadă de parametri, ci pe o înțelegere profundă a mediului și a provocărilor pe care le prezintă. Testul timpului – și vântul – este ceea ce validează în cele din urmă designurile noastre.
